Установка СНПЧ на HP DeskJet 2130

Инструкция по установке СНПЧ на принтеры HP c двумя картриджами на примере серии HP DeskJet 2130.

Сами системы НПЧ могут быть разными, но в технических характеристиках обычно присутствуют перечни принтеров, для который они подходят. Покупать лучше полный комплект-конструктор. В этом случае вам не придется решать какое сверло подобрать и отверстия в картриджах получатся именно того диаметра, под который укомплектованы уплотнители и заглушки.

Прежде всего необходимо отключить защиту картриджей. Делается это на компьютере в свойствах драйвера. Найдите вкладку Защита картриджей HP и поставьте маркер в строке Отключить защиту картриджей HP.

Подготовка принтера

Установите клипсы из комплекта предварительно сняв защитную пленку:

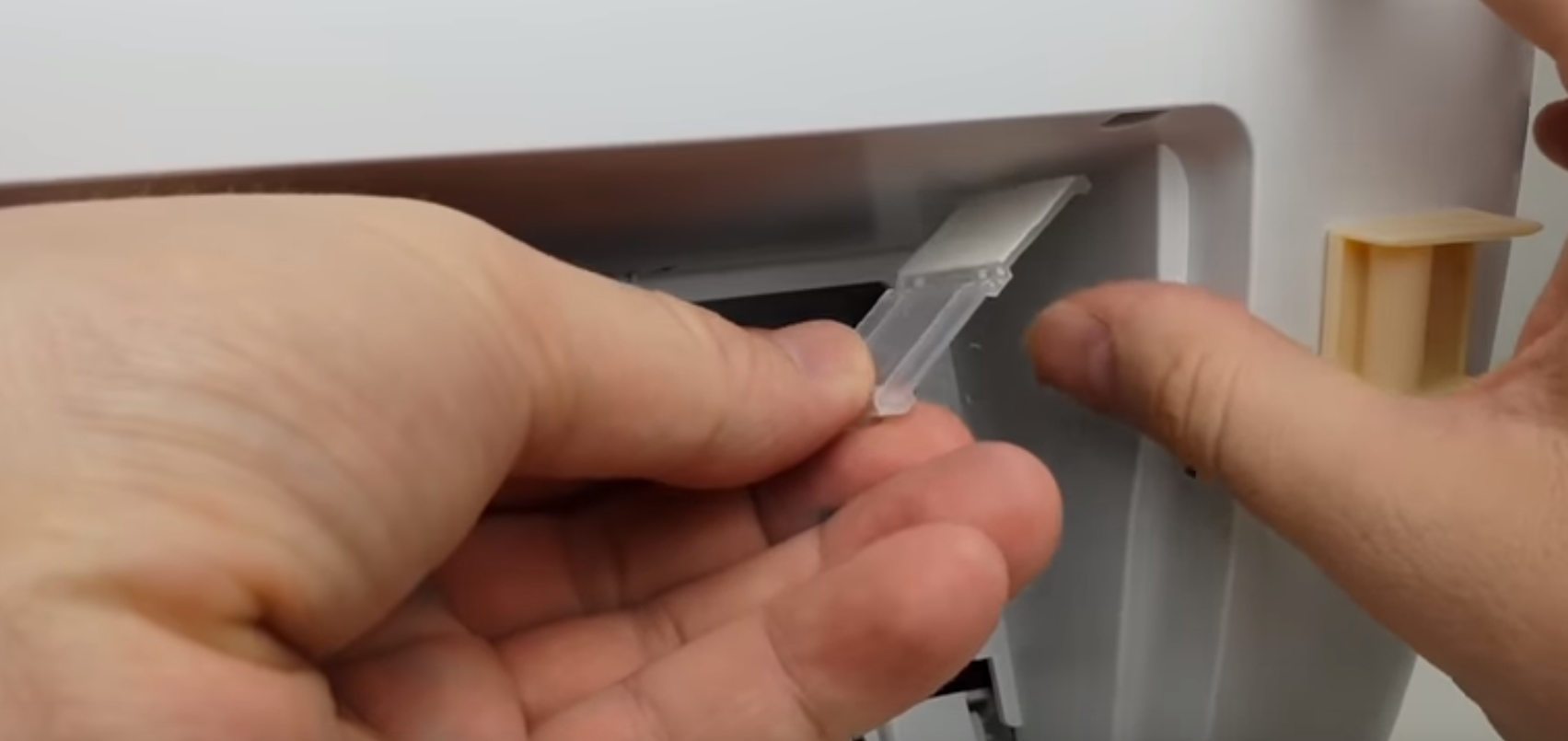

1. На передней стенке корпуса крепится клипса с зажимом для остановки подачи чернил.
2. Еще одна сверху в проеме перед крышкой.
3. Последняя внутри принтера над кареткой, немного левее центра.

Картриджи

Система устанавливается на оригинальные картриджи HP 123 и лучше подойдут новые. Допустимо использование старых, если в них еще хорошие печатающие головки. Проверить это можно распечатав тестовую страницу.

• Снимите наклейки.
• На черном:
  • расширьте центральное отверстие при помощи сверла из набора,

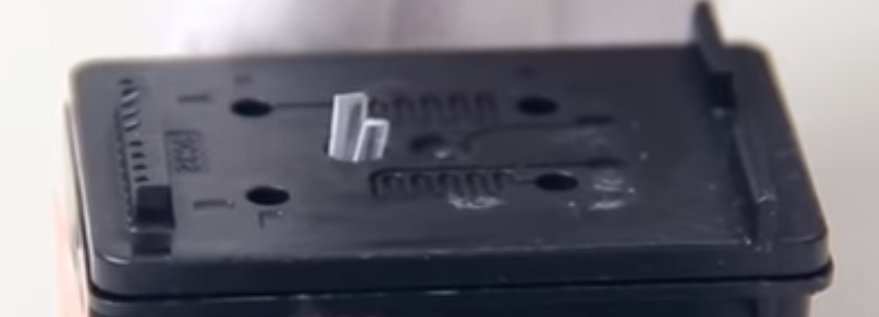

  • вставьте в него уплотнитель (в некоторых системах предварительно устанавливается распорка),
  • остальные четыре отверстия закройте заглушками,
  • снимите защитную пленку.
• На цветном:
  • два нижних отверстия закройте заглушками,
  • расширьте три оставшихся отверстия,
  • вставьте в них уплотнители,

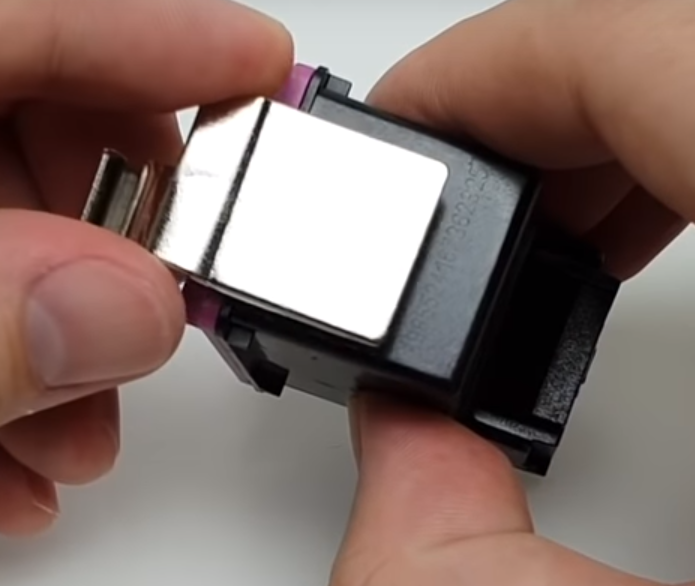

  • на фиксаторе шлейфа освободите клейкую ленту и прикрепите его к картриджу,
  • снимите защитную пленку с печатающей головки.

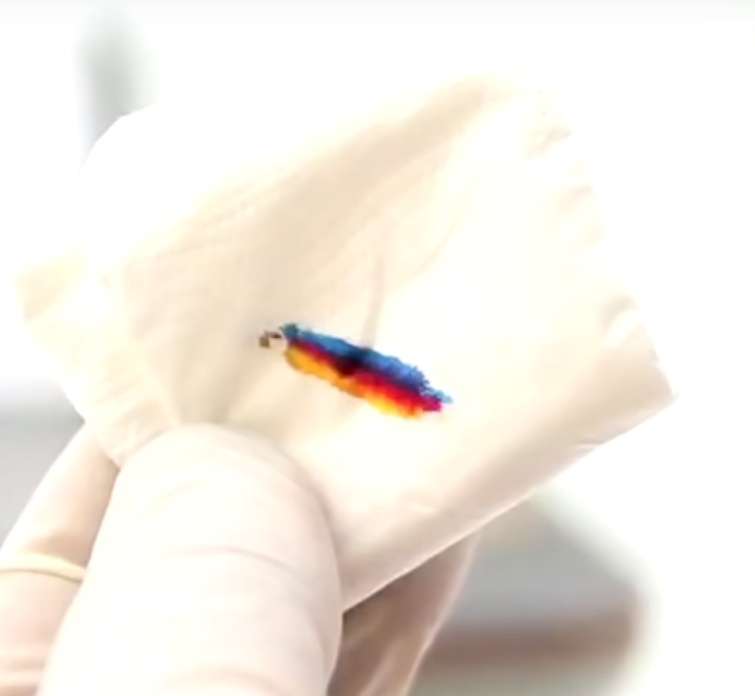

• Проведите печатающей головкой цветного картриджа по бумажной салфетке для определения порядка цветов.
  • Примечание. Дальше в инструкции будет описание для картриджа с цветами Желтый/Красный/Синий. Если у вас цвета по схеме Красный/Желтый/Синий, внесите соответствующие коррективы самостоятельно.

Емкости для чернил

• Установите цветные пробки и наклейки в нужном порядке.
• Расправьте шлейф и проследите какому цвету чернил соответствует каждая трубочка.

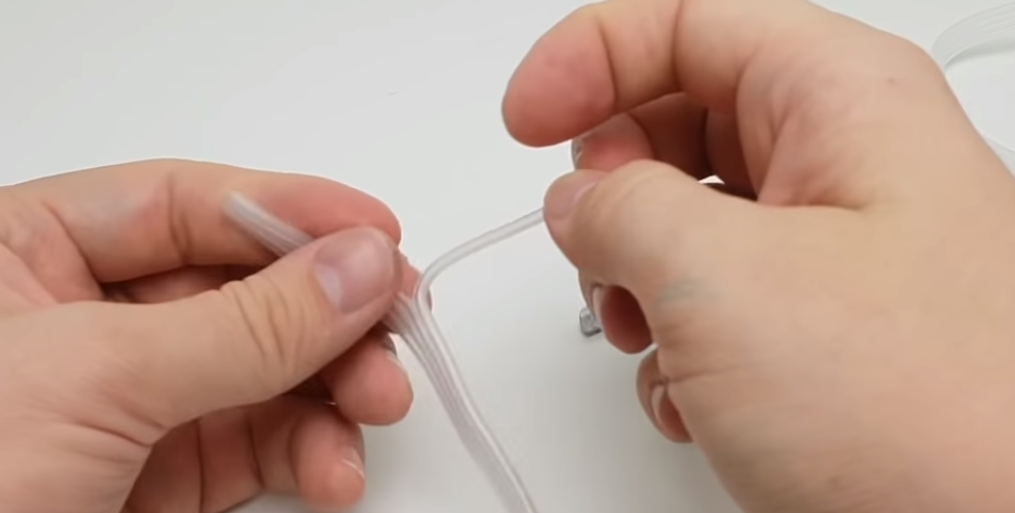

• Отсоедините их друг от друга в конце шлейфа.

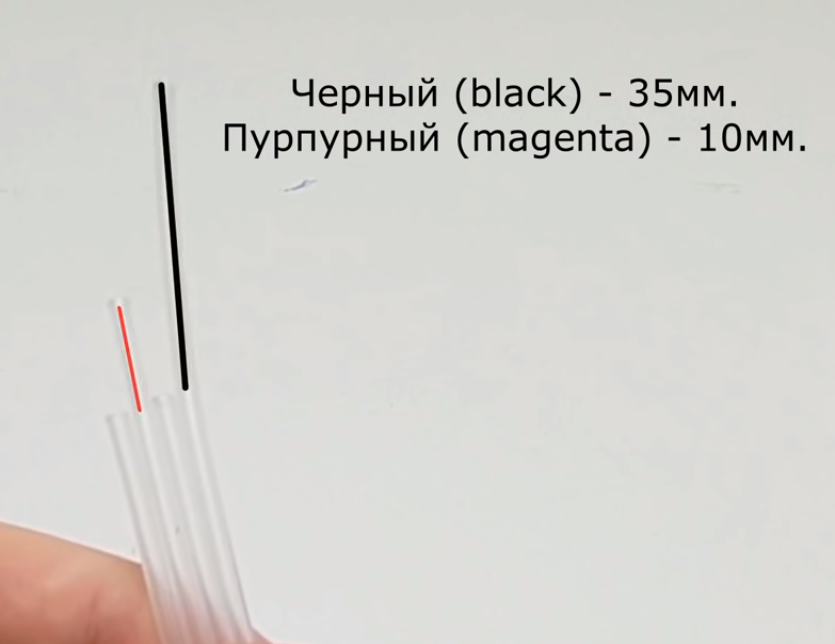

• Обрежьте как на фото.

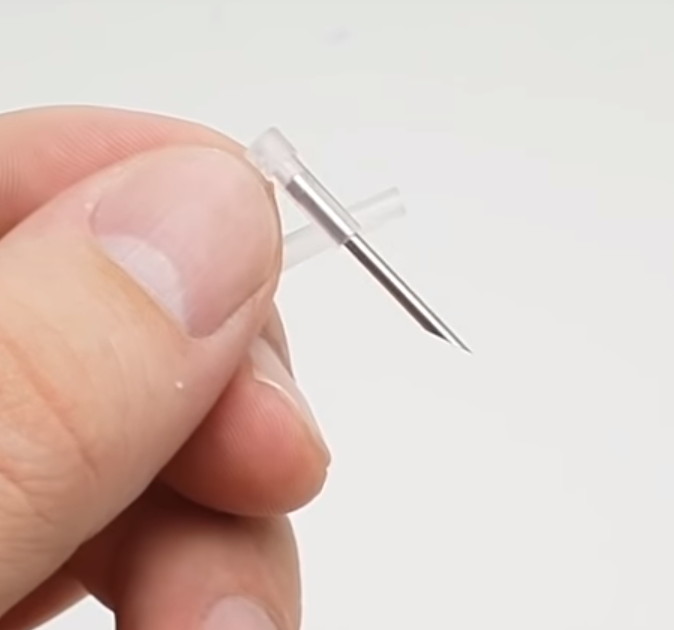

• Установите штутцер в каждую трубочку.
• Заправьте шлейф в первый держатель и закройте подачу чернил, переместив зажим влево.

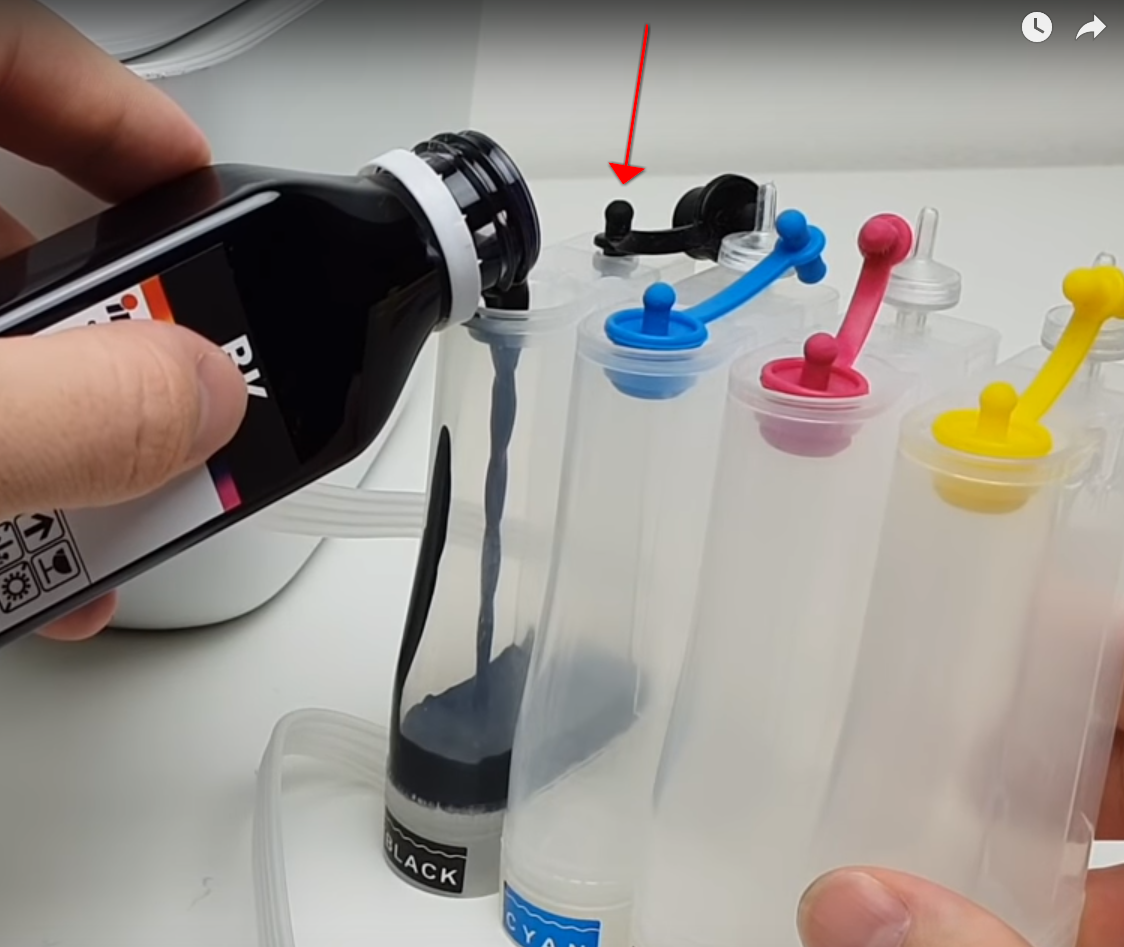

• Заправьте емкости для чернил (во время заправки воздушное отверстие должно быть закрыто заглушкой, потом снова нужно вставить фильтр).
  • Если у вас нет опыта, воспользуйтесь шприцем для заливки чернил.

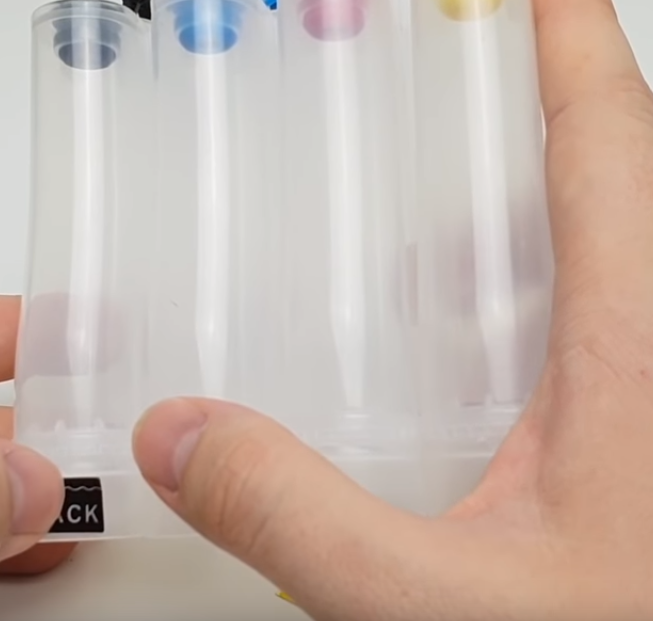

  • Правильно заправленная система выглядит так.
• Откройте подачу чернил и приподнимите емкости. Подождите, пока из системы не выйдет весь воздух.
• Как только шлейф заполнится до конца, закройте подачу зажимом.
• Установите емкости с чернилами на одном уровне с принтером.
• Подсоедините картриджи.
• Закрепите шлейф в держателе на цветном.
• Освободите шлейф из держателя на принтере.

Подключение СНПЧ

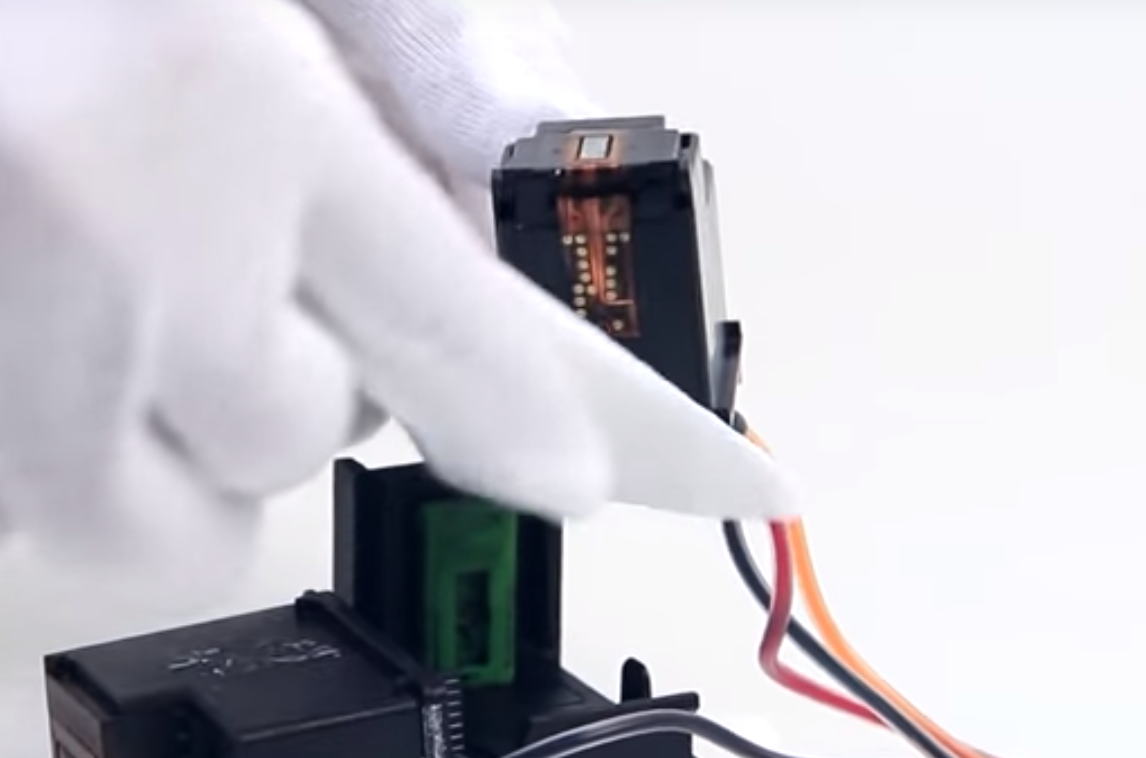

• Если вы использовали новые картриджи, их можно устанавливать в принтер. Если же они заправлены повторно, необходимо сделать прокачку чернил с помощью станции из комплекта:
  • установите картридж,
  • протяните чернила шприцем,
  • протрите контакты и печатающую головку салфеткой.
• Установите картриджи в каретку и переместите ее влево.
• Закрепите шлейф поочередно всеми клипсами начиная с той, которая находится внутри принтера.
• Подвигайте каретку и подтяните шлейф в случае необходимости.
• Закройте крышку, принтер готов к работе.

Печатайте с удовольствием.
