Установка СНПЧ ColorWay на Canon Pixma MP250, MP280

Начинать нужно с того, что убедиться, в полной работоспособности МФУ. Распечатываем образец для проверки сопел. Заходим в меню «Пуск» > «Устройства и принтеры». Кликаем правой кнопкой мышки на МФУ Canon и выбираем «Свойства». Переходим на вкладку «Обслуживание» и жмем «Проверка сопел».

Если тест в порядке — устанавливаем СНПЧ. Если тест не пройден, то нужно или заправить картридж или прочистить сопла. Чистим сопла программным способом (простая и глубокая очистки), если не помогает — применяем физическую промывку. Если сопла никак не удалось прочистить, то покупаем новый картридж и работает с ним.

Подготовка

Доработка картриджей

1. Включаем МФУ и открываем крышку.

2. Ждем пока картриджи выедут на позицию замены и отключаем МФУ от сети питания.

3. Вынимаем картриджи и снимаем с них наклейки. (Обычно это делают канцелярским ножом).

5. Сверлом, которое идет в комплекте, расширяем воздушные отверстия. В цветном картридже (если не хотите дорабатывать напильником принтер) сверлим отверстие чуть ниже справа или слева.

Отверстия в картриджах


6. Одеваем уплотнители.

Картриджи с уплотнителями

7. Заклеиваем воздуховод для красного цвета. Можно капнуть каплю клея.

Подключение СНПЧ

1. По приведенной схеме ниже разделываем шлейф.

Как подключать шлейф

Так как мы сделали отверстие для красного цвета чуть ниже сбоку — корректируем длину трубочки.

2. Вставляем конусообразным концом Г-образные коннекторы в трубочку.

3. Подключаем шлейф к картриджам.

Заправляем емкости

1. Открываем основное отверстие. То, которое больше в диаметре.

2. Заливаем чернила.

3. Закрываем отверстие.

Заправка емкостей чернилами

2. Открываем отверстие стабилизационной камеры (то, которое меньше в диаметре) и вставляем воздушный фильтр.

3. Проверяем, чтобы чернила в стабилизационной камере были на рабочем уровне. Если это не так, открываем оба отверстия. Вставляем шприц с выдвинутым поршнем, без иглы, в стабилизационное отверстие и вдуваем воздух в камеру. Доводим чернила до рабочего уровня и закрываем основную камеру. Убираем шприц и вставляем воздушный фильтр в стабилизационную камеру.

Прокачиваем чернила

Процесс детально описан в предыдущей статье.

Важно! Держите картриджи при прокачке (и после нее) в горизонтальной плоскости емкостей, чтобы не привести к избытку или оттоку чернил.

Установка СНПЧ

1. Устанавливаем картриджи в МФУ.

2. Закрепляем по центру клипсу и заводим в нее шлейф.

Устанавливаем картриджи в МФУ3. Регулируем длину шлейфа отводя каретку до конца влево и вправо.

4. Закрепляем шлейф второй клипсой.

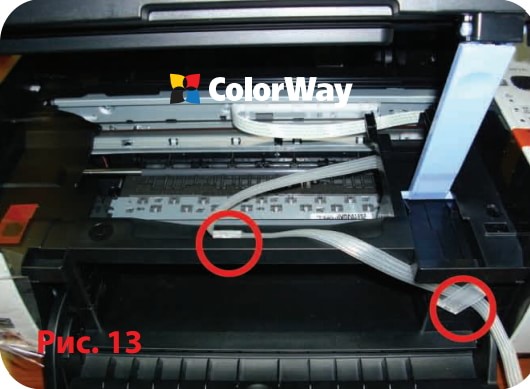

Закрепляем шлейф

5. Снова двигаем каретку в крайние положения и проверяем чтобы шлейф нигде не загибался и не закручивался.

Неправильное положение шлейфа

При необходимости регулируем длину шлейфа от первой клипсы до картриджа.

Проверка

1. Нажимаем на датчик закрытия крышки (удобно это сделать прямой отверткой), чтобы МФУ работало с поднятой крышкой. Датчик показан стрелкой на рисунке ниже.

Датчик закрытия крышки МФУ

2. Подключаем питание к МФУ и запускаем прочистку дюз. Если все нормально печатаем пробную страницу. Убеждаемся, что шлейф нигде не цепляется и не перекручивается. Отпускаем датчик и закрываем крышку МФУ.

3. Если будут возникать сообщения что чернила закончились, то необходимо зажать кнопку Stop/Reset на лицевой поверхности МФУ на 10 секунд. После сообщения также будут возникать, но МФУ будет печатать.

Все готово.

Теперь осталось следить за уровнем чернил в емкостях и за памперсом. Рисунки для статьи были взяты с сайта www.notesprint.net.

Печатайте с удовольствием.
